Squirrel Cage Rotor vs Wound Rotor: Cili është ndryshimi?
2026-04-10 488

Motorët me induksion mund të duken të ngjashëm, por dizajni i rotorit ndryshon mënyrën se si funksionojnë.Nga pajisjet e vogla deri te makineritë e rënda industriale, lloji i rotorit ndikon shumë në fillimin, kontrollin dhe efikasitetin.Ju mund t'i keni parë këta motorë në pajisjet e përditshme pa e kuptuar.Në këtë artikull, le të diskutojmë rotorin e kafazit të ketrit kundër rotorit të plagosur, duke përfshirë ndërtimin, funksionimin, veçoritë, avantazhet dhe aplikimet e tyre.

Katalogu

Çfarë është një rotor i kafazit të ketrit?

A rotor i kafazit të ketrit është një pjesë rrotulluese cilindrike e bërë nga çeliku i laminuar me shufra përçuese të vendosura në çarje përgjatë gjatësisë së saj.Këto bare, zakonisht alumini ose bakri, janë të lidhura nga unazat fundore për të formuar një qark të mbyllur.

Ky dizajn heq nevojën për lidhje elektrike të jashtme.Struktura e tij duket si një kafaz, prandaj quhet a rotor i kafazit të ketrit.

Çfarë është një Rotor i plagës?

A rotor i plagosur, i njohur edhe si a rotor i unazës së rrëshqitjes, përdor mbështjellje të izoluara në vend të bare.Këto mbështjellje janë të lidhura me unaza rrëshqitëse të montuara në bosht, me brushat sigurimi i kontaktit elektrik.

Ky konfigurim lejon shtimin e rezistencës së jashtme në qarkun e rotorit.Si rezultat, motori mund të japë performancë më të fortë të nisjes dhe kontroll më të mirë gjatë funksionimit.

Struktura e kafazit të ketrit dhe rotorit të plagës

/p>

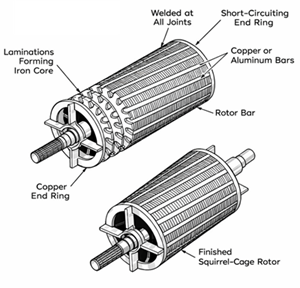

Figura 2. Ndërtimi i rotorit të kafazit të ketrit me shufra dhe unaza fundore

Rotori i kafazit të ketrit

• Bërthama prej çeliku e laminuar për të reduktuar humbjet e energjisë

• Shufra të rotorit prej alumini ose bakri

• Unazat fundore që bëjnë qark të shkurtër shufrat

• Shufra të shtrembëruara për të reduktuar zhurmën dhe dridhjet

• Bosht për mbështetje mekanike

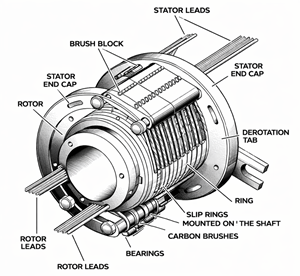

Figura 3. Ndërtimi i rotorit të plagës (Motorit me unazë rrëshqitëse).

Rotori i plagës

• Bërthama prej çeliku e laminuar

• Mbështjelljet trefazore të rotorit

• Unaza rrëshqitëse të montuara në bosht

• Furça karboni

• Sistemi i rezistencës së jashtme

Puna bazë e të dy rotorëve

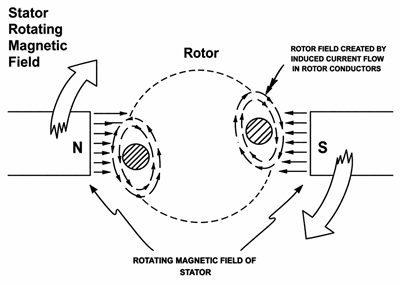

Figura 4. Parimi bazë i punës së motorit me induksion (kafazi i ketrit dhe rotori i plagës)

Të dy rotorët funksionojnë me induksion elektromagnetik.

Rotori i kafazit të ketrit

Statori prodhon një fushë magnetike rrotulluese që shkakton rrymë në shufrat e rotorit.Ky ndërveprim krijon çift rrotullues dhe bën që motori të rrotullohet.

Rotori gjithmonë punon pak më ngadalë se fusha magnetike.Ky ndryshim quhet rrëshqitje dhe është i rëndësishëm për prodhimin e çift rrotullues.

Rotori i plagës

I njëjti parim vlen.Megjithatë, rezistenca e jashtme shtohet gjatë nisjes.

Kjo rrit rezistencën e rotorit, përmirëson çift rrotullues të fillimit dhe redukton rrymën e nisjes.Ndërsa motori shpejtohet, rezistenca hiqet gradualisht.

Karakteristikat kryesore të secilit Rotor

Rotori i kafazit të ketrit

• Nuk ka furça apo unaza rrëshqitëse

• Nuk ka lidhje të jashtme të rotorit

• Strukturë kompakte dhe e lehtë për t'u instaluar

• Kërkon shërbim minimal

Rotori i plagës

• Akses i jashtëm në qarkun e rotorit

• Rezistencë e rregullueshme

• Performanca e fortë e fillimit

• Nxitimi i qetë

• Kontroll fleksibël i shpejtësisë

Mirëmbajtja dhe Krahasimi i Kostos

Motorët e kafazit të ketrit kanë nevoja më të ulëta për mirëmbajtje dhe kosto më të ulët sepse nuk përdorin furça apo unaza rrëshqitëse.

Motorët e rotorit të plagëve kërkojnë më shumë vëmendje dhe kanë kosto më të lartë për shkak të komponentëve shtesë si unazat e rrëshqitjes, furçat dhe sistemet e rezistencës së jashtme.

Ku përdoren këta motorë?

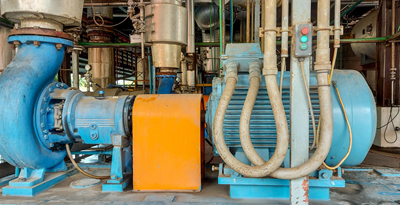

Figura 5. Sistemi i pompimit industrial të ujit

Rotori i kafazit të ketrit

• Tifozët dhe ventilatorët

• Pompat

• Kompresorë

• Sistemet HVAC

• Makineri industriale të përgjithshme

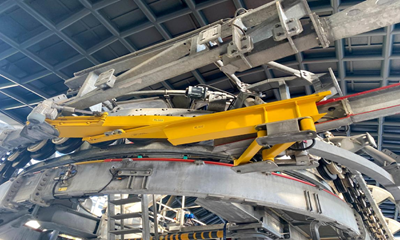

Figura 6. Transportuesit dhe sistemet industriale të rënda

Rotori i plagës

• Vinça dhe ngritës

• Transportues

• Mullinj dhe thërrmues

• Sisteme të rënda industriale

Krahasimi i kafazit të ketrit kundër rotorit të plagës

Veçori	ketri Rotori i kafazit	Plagë Rotori (Rotori me unazë rrëshqitëse)
Ndërtimi	Dizajn i thjeshtë dhe kompakt	Më komplekse me shtesë pjesët
Projektimi i rotorit	Shufra alumini ose bakri me fund unaza	Dredha trefazore me rrëshqitje unaza
Lidhja elektrike	Nuk ka lidhje të jashtme të rotorit	Lidhja e jashtme përmes rrëshqitjes unaza dhe furça
Çift rrotullues i fillimit	E moderuar	Lartë
Rryma e fillimit	Lartë	Më e ulët me rezistencë të jashtme
Kontrolli i shpejtësisë	I kufizuar	Kontroll më i mirë duke përdorur rezistencë
Efikasiteti	Më e lartë në funksionimin normal	Pak më e ulët për shkak të shtesës humbjet
Mirëmbajtja	Mirëmbajtje e ulët	Kërkon mirëmbajtje të rregullt
Qëndrueshmëria	E fortë dhe jetëgjatë	Më e ulët për shkak të konsumimit të furçave
Kostoja	Kosto më e ulët fillestare	Fillestar dhe mirëmbajtje më e lartë kosto

konkluzioni

Të dy rotorët kanë forca të ndryshme bazuar në dizajnin e tyre.Rotori i kafazit të ketrit është i thjeshtë, me kosto të ulët dhe i lehtë për t'u mirëmbajtur, ndërsa një rotor i plagosur ofron çift rrotullues dhe kontroll më të mirë fillestar.Zgjedhja e duhur varet nga ngarkesa dhe nevojat e aplikimit.
