Mësoni strukturën, diagramin, punën dhe programimin e mikrokontrolluesve ATmega
2026-04-10 452

Mikrokontrolluesit ATmega përdoren në shumë sisteme elektronike pasi janë të lehtë për t'u përdorur, të besueshëm dhe fleksibël.Ata mund të lexojnë të dhëna, të përpunojnë të dhëna dhe të kontrollojnë rezultatet, gjë që i bën ata idealë në projekte si robotika, automatizimi dhe sistemet e integruara.Në këtë artikull, do të mësoni se çfarë janë mikrokontrolluesit ATmega, si funksionojnë brenda, veçoritë, llojet e tyre dhe si t'i programoni.

Katalogu

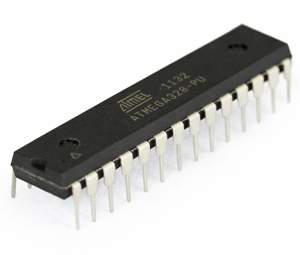

Figura 1. Mikrokontrolluesi ATmega328 (Paketa DIP)

Çfarë është një mikrokontrollues ATMega?

Një Mikrokontrollues ATmega është një qark i integruar kompakt i krijuar për sisteme të ngulitura, duke kombinuar funksionet e përpunimit, kujtesës dhe periferike në një çip të vetëm.I përket Familja AVR, fillimisht zhvilluar nga Atmel dhe tani prodhuar nga Microchip Technology.

Brenda pajisjes, ajo integron a njësia qendrore e përpunimit (CPU), memorie flash për ruajtjen e programit, SRAM për të dhëna të përkohshme, dhe EEPROM për ruajtje jo të paqëndrueshme.Ai gjithashtu përfshin kunjat hyrëse/dalëse dhe pajisjet periferike të integruara si kohëmatësit, konvertuesit analog-në-dixhital (ADC) dhe ndërfaqet e komunikimit si UART, SPI dhe I2C.

Mikrokontrolluesit ATmega përdorin një Arkitektura RISC 8-bit, i cili lejon ekzekutimin efikas të udhëzimeve me konsum të ulët të energjisë.Si performanca e tyre e balancuar dhe veçoritë e integruara, ato përdoren gjerësisht në aplikacione të ngulitura duke filluar nga sistemet bazë të kontrollit deri te platformat e zhvillimit si Arduino Uno.

ATmega Arkitektura dhe Parimi i Punës

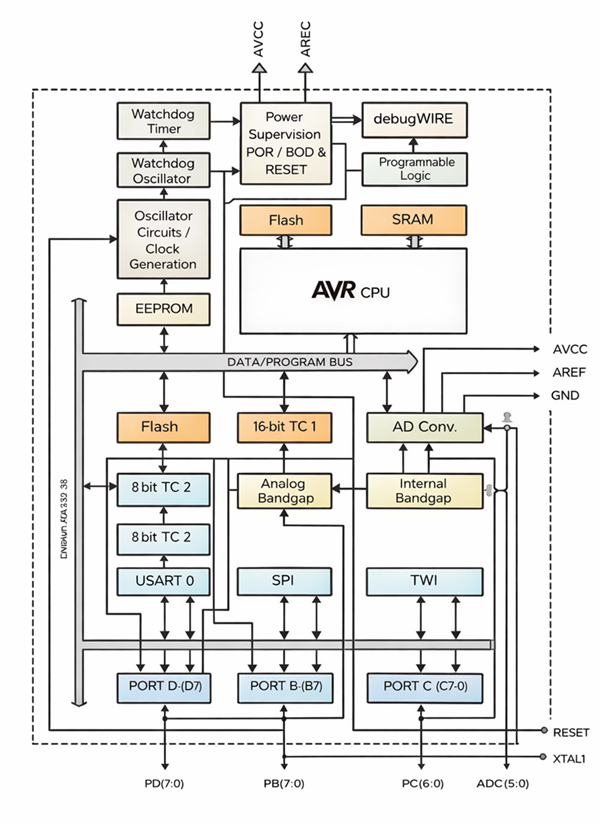

Figura 2. Arkitektura e brendshme ATmega328

Të Mikrokontrollues ATmega vepron përmes a cikli i vazhdueshëm i ekzekutimit të instruksionit që e lejon atë të përpunojë detyrat në kohën aktuale.Kur ndizet, sistemi fillon të ekzekutojë programin e ruajtur në memorien Flash.

Operacioni ndjek një sekuencë standarde të njohur si marr → dekodoj → ciklin e ekzekutimit.Së pari, CPU merr një instruksion nga memoria e programit.Më pas, njësia e kontrollit deshifron udhëzimin për të përcaktuar veprimin e kërkuar.Së fundi, CPU ekzekuton instruksionin duke përdorur njësinë logjike aritmetike (ALU) dhe regjistrat e brendshëm.Ky cikël përsëritet vazhdimisht, duke i mundësuar mikrokontrolluesit të kryejë detyra të programuara.

ATmega përdor a Arkitektura e Harvardit, i cili ndan kujtesën e programit dhe kujtesën e të dhënave.Kjo i lejon sistemit të aksesojë udhëzimet dhe të dhënat në të njëjtën kohë, duke përmirësuar efikasitetin e ekzekutimit.

Gjatë funksionimit, module të ndryshme të brendshme punojnë së bashku me CPU-në.Mikrokontrolluesi lexon të dhënat, e përpunon atë përmes ciklit të instruksionit, dhe përditëson rezultatet në përputhje me rrethanat.Të gjitha aktivitetet sinkronizohen nga ora e sistemit, duke siguruar kohën e saktë dhe funksionimin e qëndrueshëm.

Diagrami i bllokut të mikrokontrolluesit ATmega

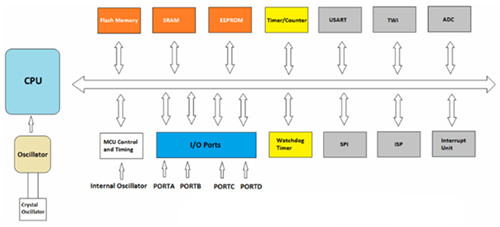

Figura 3. Diagrami bllokues i mikrokontrolluesit ATmega

• CPU (Njësia Qendrore e Përpunimit) → Ekzekuton udhëzimet dhe kontrollon të gjitha operacionet e sistemit

• Flash Memorie → Ruan kodin e programit që funksionon mikrokontrolluesi

• SRAM → Mban të dhëna të përkohshme gjatë ekzekutimit të programit

• EEPROM → Ruan të dhëna jo të paqëndrueshme që duhet të ruhen pasi të hiqet energjia elektrike

• Portet I/O → Ndërfaqja me komponentë të jashtëm si sensorë, çelsat dhe ekranet

• ADC (Konvertues analog në dixhital) → Konverton sinjalet hyrëse analoge në vlera dixhitale për përpunim

• Kohëmatësi/Numërues → Trajtoni operacionet e kohës, vonesat dhe numërimin e ngjarjeve

• Ndërfaqet e komunikimit (UART, SPI, I2C) → Aktivizo shkëmbimin e të dhënave me pajisje dhe sisteme të tjera

• Sistemi i orës (oscilator) → Ofron sinjale kohore për të koordinuar të gjitha operacionet e brendshme

• Njësia e ndërprerjes → Trajton ngjarje me prioritet të lartë që kërkojnë përgjigje të menjëhershme

Konfigurimi i ATmega Pinout

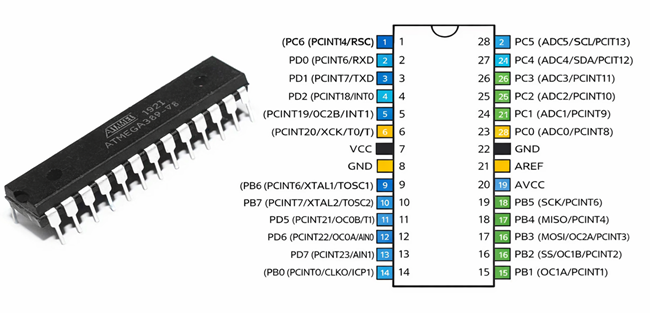

Figura 4. Diagrami i mikrokontrolluesit dhe pinout ATmega328

• Pincat dixhitale hyrëse/dalëse → Përdoret për operacione të përgjithshme hyrëse dhe dalëse, të tilla si çelsat e leximit ose kontrolli i LED-ve dhe reletë

• Kunjat e hyrjes analoge (Kinjat ADC) → Pranoni sinjalet analoge nga sensorët dhe shndërroni ato në të dhëna dixhitale për përpunim

• Kunjat e fuqisë (VCC, GND) → Siguroni tensionin e kërkuar të funksionimit dhe lidhjen e tokës për mikrokontrolluesin

• Kunjat e komunikimit (UART, SPI, I2C) → Aktivizo komunikimin serial me pajisje të jashtme si modulet, ekranet dhe mikrokontrolluesit e tjerë

• Kunjat e orës (XTAL1, XTAL2) → Lidhuni me një oshilator të jashtëm kristal për kohën e saktë (opsionale nëse përdorni oshilator të brendshëm)

• Rivendos pinin (RESET) → Rinis mikrokontrolluesin dhe inicializon ekzekutimin e programit nga fillimi

Karakteristikat dhe specifikimet e ATmega

Kategoria	Parametri	Përshkrimi
Bërthama	Lloji i CPU-së	AVR RISC 8-bit arkitekturës
Bërthama	Shpejtësia e orës	Deri në 20 MHz
Kujtesa	Blic	32 KB (program ruajtje)
Kujtesa	SRAM	2 KB (të dhëna të përkohshme)
Kujtesa	EEPROM	1 KB (jo e paqëndrueshme ruajtje)
I/O	Kunjat dixhitale	Deri në 23 linja I/O
Analoge	ADC	6 kanale, 10-bit rezolucioni
Komunikimi	Ndërfaqet	UART, SPI, I2C
Fuqia	Tensioni i funksionimit	1.8 V - 5.5 V
Veçori	Arkitekturë	Arkitektura e Harvardit
Veçori	Konsumi i energjisë	Funksionim me fuqi të ulët
Veçori	Programimi	Mbështet Embedded C dhe Arduino IDE

Llojet e mikrokontrolluesve ATmega

ATmega8

ATmega8 është një mikrokontrollues kompakt që përdoret në sistemet bazë të integruara.ATmega8 siguron memorie të mjaftueshme dhe kunja hyrëse/dalëse për detyra të thjeshta si kontrolli i LED-ve, leximi i butonave ose trajtimi i projekteve të vogla të bazuara në sensorë.

ATmega16

ATmega16 ofron më shumë burime në krahasim me ATmega8, duke përfshirë memorie shtesë dhe një numër më të madh të kunjave I/O.Kjo e lejon atë të trajtojë detyra më komplekse si kontrolli i shumë pajisjeve në të njëjtën kohë.ATmega16 përdoret zakonisht në aplikacione si sistemet e kontrollit të motorit, ekranet dixhitale dhe projektet e vogla të automatizimit ku kërkohet më shumë fleksibilitet.

ATmega32

ATmega32 bazohet në aftësitë e ATmega16 duke ofruar performancë të përmirësuar dhe veçori shtesë.ATmega32 mbështet operacione më të avancuara, duke e bërë atë të përshtatshëm për sistemet që kërkojnë përpunim të qëndrueshëm dhe të vazhdueshëm.Ky mikrokontrollues aplikohet në konfigurimet e kontrollit industrial, sistemet e komunikimit dhe aplikacionet që kanë nevojë për performancë të besueshme për periudha të gjata.

ATmega328P

ATmega328P është një nga mikrokontrolluesit më të përdorur në familjen ATmega.ATmega328P është i njohur për ekuilibrin e tij midis performancës dhe lehtësisë së përdorimit.Ky çip përdoret në Arduino Uno, gjë që e bën atë shumë ideal për të mësuar, prototip dhe zhvillimin e aplikacioneve.

ATmega2560

ATmega2560 është një mikrokontrollues më i avancuar i krijuar për projekte të mëdha dhe komplekse.ATmega2560 ka një numër shumë më të madh kunjash dhe memorie efikase më të madhe, duke e lejuar atë të menaxhojë disa detyra në të njëjtën kohë.ATmega2560 përdoret në sisteme që kërkojnë shumë lidhje, të tilla si robotikë, sisteme të mëdha automatizimi dhe projekte që përfshijnë sensorë dhe dalje të shumta.Ky mikrokontrollues përdoret në borde si Arduino Mega.

Si të programoni mikrokontrolluesit ATmega

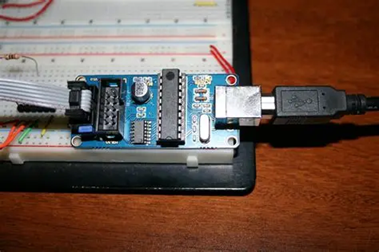

Figura 5. Konfigurimi i programimit të mikrokontrolluesit ATmega

Programimi i një mikrokontrollues ATmega do të thotë duke shkruar një grup udhëzimesh që i tregojnë çipit se çfarë të bëjë, të tilla si ndezja e një LED, leximi i një sensori ose kontrolli i një motori.Këto udhëzime zakonisht shkruhen në E ngulitur C, e cila është një gjuhë programimi e zakonshme për mikrokontrolluesit.

Procesi fillon duke shkruar kodin tuaj duke përdorur një mjet softuerësh si p.sh AVR-GCC ose të Arduino IDE.Pas shkrimit të kodit, ai kompilohet, që do të thotë se shndërrohet në kodin e makinës që mikrokontrolluesi mund ta kuptojë.Ky kod i makinës ngarkohet më pas në çipin ATmega duke përdorur një programues ose një USB lidhje, në varësi të konfigurimit.

Pasi të ngarkohet programi, mikrokontrolluesi fillon ta ekzekutojë atë automatikisht kur ndizet.Ai ndjek udhëzimet hap pas hapi, duke lexuar vazhdimisht hyrjet, duke përpunuar të dhënat dhe duke kontrolluar rezultatet.

Nëse jeni i ri në mikrokontrollues, përdorimi i pllakave si Arduino Uno e bën programimin shumë më të lehtë.Kjo ju lejon të shkruani, përpiloni dhe ngarkoni kodin drejtpërdrejt përmes një ndërfaqe të thjeshtë pa pasur nevojë për pajisje shtesë.

Projekti i ndezjes LED me ATmega16

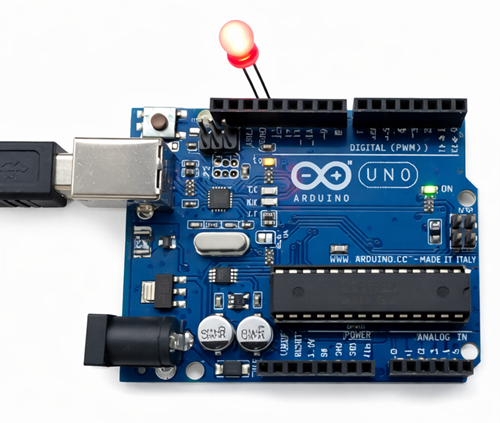

Figura 6. Shembull i daljes LED Arduino Uno

Ky është një nga projektet thelbësore dhe të dobishme që mund të bëni me një mikrokontrollues ATmega.Qëllimi është i thjeshtë: aktivizoni dhe fikni në mënyrë të përsëritur një LED.Kjo ju ndihmon të kuptoni se si mikrokontrolluesi kontrollon kunjat e daljes.

Komponentët e nevojshëm:

• Mikrokontrollues ATmega16

• LED

• Rezistencë 220Ω

• Telat e dërrasës së bukës dhe kërcyesit

• Furnizimi me energji elektrike (5V)

• Programues (për ngarkimin e kodit)

Si funksionon qarku:

LED është i lidhur me një nga kunjat e daljes së ATmega16 (për shembull, PORTB).Rezistenca përdoret për të kufizuar rrymën në mënyrë që LED të mos dëmtohet.Kur mikrokontrolluesi dërgon një sinjal LARTË, LED ndizet.Kur dërgon një sinjal LOW, LED fiket.

Shembull i kodit (i ngulitur C):

#përfshi
#përfshi

int kryesore (i zbrazët)
{
    DDRB |= (1 << PB0);

    ndërsa (1)
    {
        PORTB |= (1 << PB0);
        _vonesa_ms(1000);

        PORTB &= ~(1 << PB0);
        _vonesa_ms(1000);
    }
}

Aplikimet e mikrokontrolluesve ATmega

Robotët Arduino - ATmega328P përdoret në bordet Arduino Uno për të kontrolluar robotët e vegjël.Ai lexon të dhënat nga sensorët dhe kontrollon motorët për të lëvizur dhe për të shmangur pengesat.

Automatizimi në shtëpi - Çipat ATmega mund të kontrollojnë dritat, tifozët dhe pajisjet.Për shembull, mund ta përdorni me një stafetë dhe modul Bluetooth për t'i ndezur ose fikur pajisjet duke përdorur telefonin tuaj.

Sistemet e monitorimit të temperaturës - ATmega punon me sensorë si LM35 ose DHT11 për të matur temperaturën dhe lagështinë.Të dhënat mund të shfaqen në një ekran ose të dërgohen në një pajisje tjetër.

Kontrolli i motorit - ATmega16 dhe ATmega32 përdoren për të kontrolluar motorët.Ata mund të rregullojnë shpejtësinë dhe drejtimin e motorit duke përdorur sinjale të thjeshta.

Kontroll i thjeshtë industrial - ATmega përdoret në makineritë e vogla për detyrat bazë të kontrollit si kohëmatësit, ndërrimin dhe monitorimin e sinjaleve.

Pajisjet elektronike dhe projektet DIY - ATmega përdoret në pajisje të vogla si telekomanda, orët dixhitale dhe projekte të gatshme.

Projektet e sensorëve - ATmega mund të lexojë të dhëna nga sensorë si sensorë të dritës, lëvizjes ose presionit dhe të reagojë në bazë të programit.

Avantazhet dhe disavantazhet e mikrokontrolluesve ATmega

Përparësitë:

Lehtë për t'u përdorur - Arkitektura e thjeshtë dhe mbështetja e gjerë e bëjnë atë të përshtatshëm nëse jeni i ri në mikrokontrollues.

Konsumi i ulët i energjisë - Funksionon mirë në sistemet me bateri dhe pajisjet portative.

Veçoritë e integruara - Përfshin kohëmatës, ADC dhe ndërfaqe komunikimi, duke reduktuar nevojën për komponentë shtesë.

Kosto-efektive - E përballueshme dhe gjerësisht e disponueshme për lloje të ndryshme projektesh.

Fleksibil dhe i besueshëm - Mund të trajtojë detyra të ndryshme në sisteme të integruara me performancë të qëndrueshme.

Disavantazhet:

Fuqia e kufizuar e përpunimit - Si një mikrokontrollues 8-bitësh, nuk është i përshtatshëm për detyra komplekse ose me shpejtësi të lartë.

Memorie e kufizuar - Memorie më e vogël në krahasim me mikrokontrolluesit më të avancuar.

Jo ideale për aplikacione të avancuara - Më pak i përshtatshëm për sistemet që kërkojnë performancë të lartë, si AI ose përpunimi i rëndë i të dhënave.

Më i ngadalshëm në krahasim me MCU-të moderne - Nuk mund të përputhet me shpejtësinë e mikrokontrolluesve 32-bit si sistemet e bazuara në ARM.

ATmega kundër mikrokontrolluesve të tjerë

Veçori	ATmega	PIC	ARM (Cortex-M)
Arkitekturë	AVR 8-bit	8-bit / 16-bit	32-bit
Shpejtësia e orës	Deri në ~ 20 MHz	Deri në ~ 64 MHz (ndryshon)	48 MHz deri në 400+ MHz
Performanca	E moderuar	E moderuar	Lartë
Lehtësia e përdorimit	Shumë e lehtë	E mesme	Më komplekse
Konsumi i energjisë	E ulët	E ulët	Shumë i ulët (i avancuar mënyrat)
Madhësia e kujtesës	I kufizuar	E kufizuar në të moderuar	I madh
Pincat I/O	E moderuar	Gama e gjerë	Lartë
Rezoluta ADC	10-bit	10-12-bit	12–16-bit
Komunikimi	UART, SPI, I2C	UART, SPI, I2C, CAN	UART, SPI, I2C, CAN, USB, Ethernet
Mjetet e Zhvillimit	Arduino IDE, AVR-GCC	MPLAB	Keil, STM32Cube, të tjerët
Kostoja	E ulët	E ulët deri në mesatare	E moderuar
Shkallueshmëria	I kufizuar	E moderuar	Lartë
Koha aktuale Aftësia	bazë	Mirë	E avancuar
Ekosistemi	I fortë (Arduino)	I fortë (mikroçip)	Shumë e fortë (shumë shitësit)
Më e mira për	Fillestare, e thjeshte sistemeve	Kontrolli industrial	Aplikacione të avancuara

konkluzioni

Mikrokontrolluesit ATmega janë një pikënisje e mirë për të mësuar dhe ndërtuar sisteme elektronike.Ato ofrojnë veçori të mjaftueshme për të trajtuar shumë detyra, nga projekte të thjeshta si kontrolli LED deri te aplikacionet më të avancuara si automatizimi dhe robotika.Edhe pse ata kanë disa kufizime në krahasim me mikrokontrolluesit më të fuqishëm, ato ende përdoren zakonisht për shkak të lehtësisë së tyre të programimit, efektivitetit të kostos dhe besueshmërisë.Nëse jeni duke mësuar sisteme të integruara ose duke punuar në projekte praktike, ATmega është një zgjedhje e fortë dhe e dobishme.
