Si ndikon histereza në performancën, stabilitetin dhe efikasitetin e qarkut
2026-05-14 28

Hysteresis është një koncept i rëndësishëm në elektronikë që shpjegon pse disa sisteme përgjigjen ndryshe bazuar në gjendjen e tyre të mëparshme.Në vend që të reagojnë në çast ndaj çdo ndryshimi të vogël të hyrjes, sistemet histeretike përdorin një efekt kujtese që ndihmon në përmirësimin e stabilitetit dhe reduktimin e ndërrimit të padëshiruar.Kjo sjellje përdoret gjerësisht në krahasues, shkas Schmitt, sisteme magnetike dhe elektronikë të energjisë për të krijuar funksionim më të besueshëm të qarkut.Të kuptuarit se si funksionon histereza ndihmon në shpjegimin e ndikimit të saj në performancë, efikasitet dhe dizajn elektronik praktik.

Katalogu

Çfarë është histereza në qarqet elektronike?

Histereza në qarqet elektronike i referohet një gjendjeje ku prodhimi i sistemit varet jo vetëm nga kushtet aktuale të hyrjes, por edhe nga gjendjet e mëparshme të funksionimit.Në vend që të përdorin një prag të vetëm ndërrimi, sistemet histeretike zakonisht funksionojnë me pika të veçanta aktivizimi dhe çaktivizimi.Dallimi midis këtyre pragjeve formon një dritare histereze.

Në elektronikën praktike, histereza krijon një efekt kujtese.Pasi një pajisje ndryshon gjendjen, ajo nuk kthehet menjëherë kur kushtet e hyrjes luhaten pak në drejtim të kundërt.Kjo sjellje i lejon sistemet të mbajnë funksionim më të parashikueshëm në kushte të ndryshimit.

Hysteresis përdoret gjerësisht në:

• Qarqet krahasuese

• Shmitt shkakton

• Elektronika e fuqisë

• Sistemet e ruajtjes magnetike

• Sistemet e kontrollit industrial

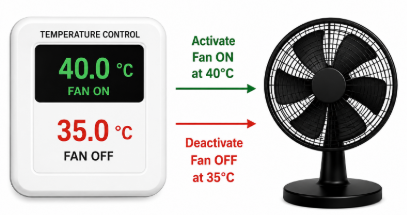

Figura 2. Tifoma e kontrolluar nga temperatura duke përdorur pragjet e veçanta të ndezjes dhe fikjes për funksionim të qëndrueshëm

Për shembull, një tifoz ftohës mund të aktivizohet në 40°C por qëndroni aktiv derisa temperatura të bjerë më poshtë 35°C.Duke përdorur të ndryshme AKTIV dhe pragjet OFF parandalon çiklizmin e shpejtë kur kushtet e funksionimit luhaten afër një pike të caktuar.

Pa histerezë, sistemet që veprojnë pranë niveleve të pragut mund të reagojnë vazhdimisht ndaj joneve të sinjalit të vogël v ariat.Kjo sjellje mund të prodhojë zhurmë rele, ndezje të rreme, funksionim të paqëndrueshëm dhe aktivitet të tepruar të ndërrimit.

Për shkak të aftësisë së tij për të mbështetur vendimmarrje të qëndrueshme në kushte të luhatshme, histereza mbetet një parim i rëndësishëm në dizajnin elektronik modern.

Si funksionon histereza në sistemet reale

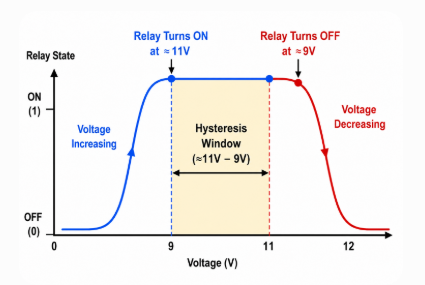

Figura 3. Sjellja e ndërrimit të stafetës që tregon pragjet e ndara të ndezjes dhe fikjes me një dritare histereze

Një nga shembujt më të thjeshtë të histerezës shfaqet në funksionimin e stafetës.

Imagjinoni një Rele 12V i lidhur me një furnizim me energji të ndryshueshme.

Sjellja e ndërrimit të stafetës

• Tensioni gradualisht rritet nga 0V

• Releja aktivizohet në afërsisht 11V

• Tensioni ngadalë ulet

• Releja mbetet aktive

• Releja më në fund fiket afër 9V

Dallimi midis tensionit të aktivizimit dhe çaktivizimit quhet dritarja e histerezës.

Rele ruan përkohësisht gjendjen e mëparshme në vend që të përgjigjet menjëherë ndaj ndryshimeve të vogla të tensionit.I njëjti parim shfaqet në sistemet e prekura nga zhurma elektrike, valëzimi i tensionit, ndërhyrja elektromagnetike (EMI) dhe luhatjet termike.Këto shqetësime mund të sjellin jone të vegjël v ariat në sinjale dhe kushte funksionimi, duke e bërë më të vështirë ruajtjen e sjelljes së pragut të qëndrueshëm pa histerezë.

Hysteresis stabilizon vendimet e pragut në kushte luhatëse dhe redukton ngjarjet e tepërta të ndërrimit që mund të shkurtojnë jetëgjatësinë e komponentit.Kjo është arsyeja pse histereza është përfshirë qëllimisht në shumë sisteme elektronike moderne.

Parimet kryesore dhe shkaqet e histerezës

Tipari përcaktues i histerezës është sjellja e kujtesës.Një sistem histeretik i përgjigjet si kushteve aktuale ashtu edhe gjendjeve të mëparshme të funksionimit.Si rezultat, rritja e hyrjes dhe ulja e hyrjes ndjekin shtigje të ndryshme përgjigjeje.

Kjo krijon karakteristikën laku i histerezës.

Histereza e varur nga norma kundrejt normës së pavarur

Veçori	Pavarur nga norma	E varur nga norma
Përgjigje	Kryesisht i pandryshuar	Ndryshon me shpejtësi
Ndjeshmëria	E ulët	Lartë
Aplikacionet tipike	Magnet të përhershëm	Elektronikë e fuqisë
Përdorimi inxhinierik	Mbajtja magnetike	Analiza komutuese dinamike

Shkaqet kryesore të histerezës

• Shtrirja magnetike e domenit

Në materialet magnetike, domenet magnetike mikroskopike mund të mbeten pjesërisht të rreshtuara edhe pasi të hiqet fusha magnetike e jashtme.Ky rreshtim i mbetur krijon një efekt kujtese që kontribuon në sjelljen e histerezës magnetike.

• Mbledhja e ngarkesave

Në pajisjet gjysmëpërçuese, ngarkesat elektrike të bllokuara mund të vonojnë përgjigjet e ndërrimit dhe të bëjnë që sjellja e pajisjes të varet pjesërisht nga gjendjet e mëparshme elektrike.Ky efekt vërehet zakonisht në teknologjitë e memories dhe sistemet e bazuara në tranzistor.

• Efektet Mekanike dhe Termike

Lëvizja mekanike dhe temperatura v Jonet ariat mund të sjellin përgjigje të vonuara ndërmjet sjelljes hyrëse dhe dalëse.Këto efekte vërehen shpesh në reletë, sensorë dhe sisteme të rregulluara me temperaturë ku ndryshimet fizike ndikojnë në performancën e sistemit.

• Reagime pozitive

Shumë qarqe elektronike gjenerojnë qëllimisht histerezë përmes rrjeteve të reagimit.Reagimet pozitive zhvendosin pragjet e ndërrimit dhe ndihmojnë në krijimin e sjelljes më të kontrolluar.Kjo qasje përdoret gjerësisht në krahasuesit, shkasat e Schmitt dhe qarqet e amplifikatorëve operacionalë për të përmirësuar stabilitetin e sinjalit në kushtet e ndryshimit.

Kuptimi i sytheve të histerezës magnetike

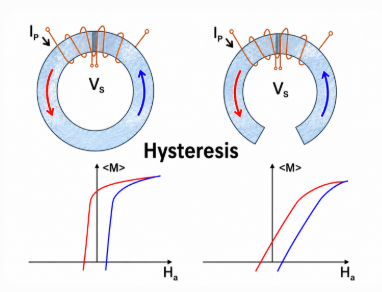

Figura 4. Laku i histerezës magnetike që tregon shtigje të ndryshme magnetizimi gjatë ndryshimit të fushave magnetike

Materialet magnetike ofrojnë një nga shembujt më të qartë të sjelljes së histerezës.Histereza magnetike ndodh kur materialet ruajnë magnetizimin pasi të hiqet një fushë magnetike e jashtme.

Materialet feromagnetike të tilla si hekuri, nikeli, kobalti dhe çeliku i silikonit e shfaqin natyrshëm këtë efekt sepse domenet e brendshme magnetike mund të mbeten pjesërisht të rreshtuara edhe pas ndryshimit të kushteve të fushës.

Kuptimi i lakut të histerezës

Cikli i histerezës përshkruan marrëdhënien midis:

• Forca e fushës magnetike (H)

• Dendësia e fluksit magnetik (B)

B = f(H)

Rritja dhe zvogëlimi i fushave magnetike ndjekin shtigje të ndryshme, duke krijuar një lak të mbyllur që ilustron sjelljen e kujtesës magnetike.Një lak më i gjerë i histerezës në përgjithësi tregon humbje më të madhe të energjisë, rritje të prodhimit të nxehtësisë dhe reduktim të efikasitetit të përgjithshëm.

Kurbat e histerezës ekzaminohen nga afër gjatë projektimit të transformatorëve, motorëve dhe sistemeve të energjisë sepse humbjet e tepërta mund të krijojnë stres termik afatgjatë.

Në furnizimin me energji praktike të modalitetit të ndërprerësit, materialet ferrit shpesh preferohen sepse humbjet e çelikut të silikonit rriten ndjeshëm gjatë funksionimit me frekuencë të lartë.

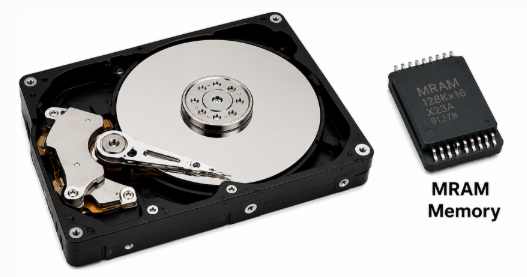

Figura 5. Pajisjet e ruajtjes magnetike që përdorin Hysteresis për mbajtjen e të dhënave

Histereza magnetike në ruajtjen e të dhënave

Hard disqet dhe teknologjitë e memories magnetike mbështeten në histerezë.Për shkak se materialet magnetike ruajnë magnetizimin pas heqjes së energjisë, informacioni mbetet i ruajtur pa energji elektrike të vazhdueshme.

Përdorimet e zakonshme variojnë nga disqet e ngurtë, sistemet e shiritit magnetik dhe teknologjia e memories magnetore-rezistente me akses të rastësishëm (MRAM), të cilat të gjitha mbështeten në histerezën magnetike për ruajtjen e të dhënave dhe aftësitë e ruajtjes jo të paqëndrueshme.

Krahasimi i materialeve bërthamore magnetike dhe efikasitetit

Përzgjedhja e materialit bazë ndikon drejtpërdrejt në humbjet e histerezës, efikasitetin, gjenerimin e nxehtësisë dhe performancën afatgjatë në transformatorët dhe sistemet komutuese.Materiale të ndryshme reagojnë ndryshe ndaj fushave magnetike për shkak të joneve v ariat në strukturën atomike, shtrëngimin, përshkueshmërinë dhe karakteristikat e mbajtjes magnetike.Këto dallime bëhen veçanërisht të rëndësishme në transformatorët, induktorët, furnizimet me energji komutuese, motorët elektrikë dhe sistemet e energjisë me frekuencë të lartë.

Krahasimi i materialeve të zakonshme të bërthamës magnetike

Materiali	Frekuenca	I afërm Humbja e bërthamës	I afërm Kostoja	Tipike Aplikacionet
Çeliku i silikonit	50–60 Hz	E moderuar	E ulët	Transformatorët e shërbimeve, motorët
Ferrit	kHz–MHz	E ulët	E mesme	SMPS, qarqet RF, EMI ndrydhje
Metal amorf	50–400 Hz	Shumë e ulët	Lartë	Transformatorë me efikasitet energjetik

Ndërsa të gjitha materialet mbështesin funksionimin magnetik, performanca e tyre mund të ndryshojë ndjeshëm në kushte praktike.Zgjedhja e materialit shpesh varet nga kërkesat e funksionimit dhe jo vetëm nga performanca teorike.

Për shembull, transformatorët e shërbimeve shpesh përdorin çelik silikoni për shkak të efektivitetit të kostos dhe besueshmërisë së vendosur prej kohësh.Furnizimet me energji me frekuencë të lartë zakonisht përdorin ferrit sepse rezistenca e tij e lartë elektrike redukton humbjet e rrymës vorbull.Transformatorët me efikasitet energjetik përdorin gjithnjë e më shumë materiale amorfe sepse humbjet më të ulëta mund të përmirësojnë performancën afatgjatë.Kuptimi i këtyre shkëmbimeve ndihmon në balancimin e sjelljes termike, qëllimeve të efikasitetit dhe kërkesave të funksionimit.

Materialet magnetike të buta kundër të forta

Materialet magnetike përgjithësisht ndahen në kategori të buta dhe të forta bazuar në atë se sa lehtë magnetizohen dhe demagnetizohen.

Prona	E butë Materialet magnetike	E vështirë Materialet magnetike
Shtrëngimi	E ulët	Lartë
Humbja e histerezës	Më e ulët	Më e lartë
Përdorimi Kryesor	Transformatorët	Magnet të përhershëm
Ruajtja e të dhënave	E ulët	Lartë

Materialet magnetike të buta mund të ndryshojnë me shpejtësi gjendjet magnetike me hyrje relativisht të ulët të energjisë.Preferohen te transformatorët dhe induktorët ku ndodh cikli i përsëritur magnetik.

Materialet e forta magnetike i rezistojnë demagnetizimit dhe ruajnë vetitë magnetike për periudha më të gjata.Këto materiale përdoren zakonisht në magnete të përhershme dhe sistemet e ruajtjes magnetike.

Konsiderata praktike të përzgjedhjes

Zgjedhja e një materiali të bërthamës magnetike përfshin më shumë sesa thjesht zgjedhjen e opsionit me humbjen më të ulët të histerezës.Përzgjedhja e materialit varet gjithashtu nga konsiderata praktike si frekuenca e funksionimit, kushtet termike, objektivat e efikasitetit, kufizimet e madhësisë, kërkesat e trajtimit të energjisë dhe kostoja e përgjithshme.Këta faktorë ndikojnë së bashku në performancën, besueshmërinë dhe përshtatshmërinë për aplikacione specifike.

Për shembull, një furnizim me energji komutuese me frekuencë të lartë përgjithësisht përfiton nga bërthamat e ferritit për shkak të humbjeve më të ulëta gjatë ndërrimit të shpejtë.Ndërkohë, transformatorët e shërbimeve që funksionojnë në frekuencat standarde të rrjetit mund të vazhdojnë të përdorin çelikun e silikonit për shkak të efikasitetit të kostos dhe besueshmërisë së provuar.

Përzgjedhja e materialit ndikon drejtpërdrejt në efikasitetin afatgjatë, sjelljen termike dhe performancën e përgjithshme të sistemit.Kuptimi i këtyre shkëmbimeve ju lejon të zgjidhni materiale magnetike që përputhen më mirë me kërkesat e aplikimit.

Hysteresis në pajisjet gjysmëpërçuese

Figura 6. Pajisjet SCR dhe TRIAC të përdorura në aplikacionet ndërrimi

Tiristorët janë pajisje komutuese gjysmëpërçuese të dizajnuara për aplikime me tension të lartë dhe me rrymë të lartë.Ndryshe nga transistorët konvencionalë që reagojnë vazhdimisht ndaj sinjaleve të kontrollit, tiristorët përdorin një mekanizëm mbyllës që lejon pajisjen të mbetet përçuese pas aktivizimit.

Kjo sjellje operative krijon një karakteristikë memorie sepse prodhimi i pajisjes varet pjesërisht nga gjendja e mëparshme.Pasi të ndizet, përçueshmëria vazhdon derisa kushtet e funksionimit të bien nën kufijtë specifikë elektrikë.

Si funksionon sjellja e mbylljes

Pajisje të tilla si Ndreqës të kontrolluar me silikon (SCR) dhe TRIAC-et mbështeten në karakteristikat e fiksimit dhe mbajtjes së rrymës.

Pas marrjes së pulsit të portës, pajisja hyn në një gjendje përçuese dhe vazhdon të funksionojë edhe kur sinjali i portës hiqet.Përcjellja ndalon vetëm pasi rryma zvogëlohet nën pragun e rrymës mbajtëse.

Për shkak se aktivizimi dhe çaktivizimi ndodhin në kushte të ndryshme elektrike, tiristorët shfaqin sjellje të ngjashme me histerezën.

Parametrat kryesorë që ndikojnë në performancën

• Rryma e mbylljes: Rryma minimale e kërkuar menjëherë pas ndezjes.

• Rryma mbajtëse: Rryma minimale e nevojshme për të ruajtur përcjelljen.

• Rryma e ndezjes së portës: Rryma e nevojshme për të aktivizuar pajisjen.

• Tensioni i bllokimit: Aftësia maksimale e tensionit në gjendje OFF.

Shembull i skenarit të zgjedhjes së pajisjes

Aplikimi	Sugjeruar Pajisja	Arsyeja
Kontrolluesi i shpejtësisë së ventilatorit	BT136 TRIAC	Ndërrimi AC me dy drejtime aftësia
Kontrolli i motorit industrial	TYN612 SCR	Tension dhe rrymë më të lartë aftësia e trajtimit
Qarqet edukative	TIC106 SCR	Funksionim i thjeshtë me fuqi të ulët dhe aksesueshmërisë

Procesi i përzgjedhjes shpesh varet nga mënyra se si pajisja ndërvepron me mjedisin e funksionimit.

Për shembull, një kontrollues i shpejtësisë së ventilatorit shtëpiak ose zbehës i dritës zakonisht përdor BT136 TRIAC sepse aftësia e tij komutuese me dy drejtime thjeshton kontrollin AC.Meqenëse rryma alternative rrjedh në të dy drejtimet, një TRIAC mund të kryejë gjatë të dy gjysmave të ciklit AC pa kërkuar komponentë shtesë komutues.Kjo karakteristikë redukton kompleksitetin e qarkut dhe e bën zbatimin më praktik në elektronikën kompakte të konsumit.

Sistemet industriale të kontrollit të motorit mund të favorizojnë TYN612 SCR, i cili është projektuar për të trajtuar kushte më të larta të energjisë dhe mjedise funksionimi më të kërkuara.Aplikimet që përfshijnë ngarkesa më të mëdha aktuale dhe kërkesat e rregullimit të fuqisë shpesh përfitojnë nga aftësia më e fortë e ndërrimit dhe qëndrueshmëria e përmirësuar.

Për projektet arsimore dhe aplikacionet e kontrollit me fuqi të ulët, TIC106 SCR mbetet një opsion praktik për shkak të sjelljes së thjeshtë të funksionimit dhe aksesit për eksperimentim.Përdoret shpesh në qarqet komutuese hyrëse ku lehtësia e të kuptuarit dhe zbatimit janë të rëndësishme.

Kjo qasje e bazuar në aplikacion tregon se zgjedhja e pajisjes varet jo vetëm nga specifikimet elektrike, por edhe nga kërkesat e sistemit, kushtet e funksionimit dhe konsideratat praktike të projektimit.

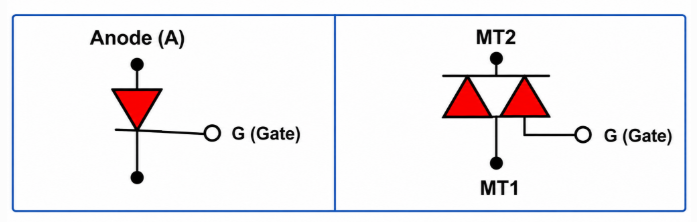

Figura 7. Simbolet SCR dhe TRIAC që tregojnë struktura të ndryshme ndërruese

SCR vs TRIAC

Veçori	SCR	TRIAC
Drejtimi aktual	Një drejtim	Dy drejtime
Ndërrimi AC	I kufizuar	E shkëlqyeshme
Aplikacionet DC	E zakonshme	Më pak e zakonshme
Kontrolli i fuqisë	Lartë	E moderuar
Përdorimi tipik	Sistemet industriale	Komerciale pajisje elektronike

Hysteresis në qarqet e këmbëzimit krahasues dhe Schmitt

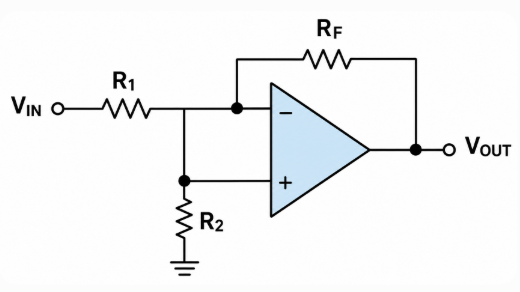

Figura 8. Qarku krahasues duke përdorur Feedback Pozitiv për Hysteresis

Qarqet krahasuese përfaqësojnë një nga aplikimet praktike më të zakonshme të histerezës në elektronikë.Qëllimi i tyre është të krahasojnë një sinjal hyrës kundrejt një tensioni referencë dhe të gjenerojnë një dalje sipas rezultatit të krahasimit.

Sistemet reale shpesh veprojnë në mjedise që përmbajnë zhurmë elektrike, valëzim dhe luhatje të sinjalit.Në këto kushte, jonet e vogla v ariat afër niveleve të pragut mund të ndikojnë në qëndrueshmërinë e prodhimit.

Hysteresis përmirëson sjelljen e pragut duke krijuar nivele të veçanta komutimi, duke lejuar që qarqet krahasuese të funksionojnë më me besueshmëri në kushtet e ndryshimit të sinjalit.

Krahasimi i performancës së krahasuesit

Parametri	pa Histereza	Me Histereza
Shkaktim i rremë	Të shpeshta	Minimale
Stabiliteti i ndërrimit	Pragu i varfër pranë	E qëndrueshme
Rele Chatter	E zakonshme	E rrallë
Ndjeshmëria ndaj zhurmës	Lartë	E reduktuar
Besueshmëria e daljes	E moderuar	Përmirësuar

Krahasimi tregon pse histereza përdoret zakonisht në ndërfaqet e sensorëve, sistemet e integruara dhe aplikacionet e kontrollit industrial.

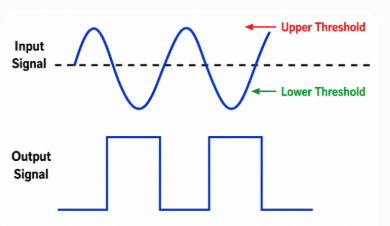

Figura 9. Operacioni i shkyçjes së Schmitt duke përdorur pragjet e sipërme dhe të poshtme

Kuptimi i operacionit të këmbëzës Schmitt

Një shkas Schmitt përdor qëllimisht reagime pozitive për të krijuar histerezë, kështu që nuk kalon në një tension të vetëm pragu.Në vend të kësaj, ai përdor dy pika të ndryshme kalimi: një tension i pragut të sipërm dhe një tension të pragut të ulët.Kjo i bën tranzicionet e sinjalit më të pastra dhe më të qëndrueshme.Në sistemet praktike të ngulitura, nxitësit Schmitt shpesh shtohen në ndërfaqet e sensorëve dhe në hyrjet e çelësave mekanikë, sepse luhatjet e vogla të sinjalit, zhurma ose kërcimi i kontaktit mund të krijojnë kalime të shumta të paqëllimshme në dalje.

Hysteresis në Op-Amp dhe Power Electronics

Përforcues operacional përdoren gjerësisht në sistemet e sensorit, përpunimin e sinjalit dhe qarqet e kontrollit analog për shkak të ndjeshmërisë dhe aftësisë së tyre përforcuese.Kur sinjalet hyrëse ndryshojnë ngadalë ose funksionojnë pranë kushteve të pragut, luhatjet e vogla mund të ndikojnë në qëndrueshmërinë e ndërrimit dhe të krijojnë sjellje të paqëndrueshme të daljes.

Për të përmirësuar performancën, qarqet op-amp shpesh prezantojnë histerezë përmes rrjeteve të reagimeve pozitive.Kjo qasje krijon pragje të veçanta aktivizimi dhe çaktivizimi, duke lejuar që sjellja e ndërrimit të mbetet më e kontrolluar në kushtet e ndryshimit të hyrjes.

Një shembull praktik i histerezës shfaqet në sisteme inteligjente të ajrit të kondicionuar.

Konsideroni një sistem me një temperaturë të synuar të dhomës prej 26°C.Pa një dritare histereze, luhatjet e vogla të temperaturës rreth pikës së caktuar mund të shkaktojnë vazhdimisht funksionimin e kompresorit.

Shembuj të kushteve të funksionimit përfshijnë aktivizimin e ftohjes në 28°C dhe çaktivizimi i ftohjes në 24°C.

Kjo 4°C ndarja krijon një dritare histereze që redukton aktivitetin e panevojshëm të ndërrimit dhe lejon sistemin të funksionojë në një gamë më të gjerë temperaturash përpara se të ndryshojë gjendjen.

Sjellja krahasuese e sistemit

Kontrolli Metoda	Kompresor Ciklet në orë	Efekti
Pa histerezë	Lartë	Rritja e konsumit të kompresorit dhe operacion i paqëndrueshëm
Me dritare histereze 4°C	Më e ulët	Efikasiteti i përmirësuar dhe i reduktuar aktiviteti i ndërrimit

Vlerat e mësipërme përfaqësojnë sjelljen krahasuese të funksionimit dhe jo matje fikse, sepse frekuenca e ndërrimit ndryshon sipas madhësisë së dhomës, kushteve termike, cilësisë së izolimit dhe faktorëve mjedisorë.

Megjithatë, krahasimi tregon një parim të rëndësishëm të projektimit.Sistemet me intervale të ngushta ose të munguara të histerezës mund të kalojnë në mënyrë të përsëritur pranë kushteve të pragut, duke rritur stresin elektrik dhe duke reduktuar jetëgjatësinë afatgjatë të komponentëve.Dritaret më të gjera të funksionimit në përgjithësi reduktojnë frekuencën e çiklizmit dhe përmirësojnë qëndrueshmërinë e funksionimit.

Në sistemet praktike, aktiviteti i reduktuar i komutimit mund të përmirësojë efikasitetin e energjisë, të ulë stresin termik dhe të mbështesë jetëgjatësinë më të gjatë të kompresorit.Metoda të ngjashme të kontrollit përdoren gjerësisht në sistemet mjedisore, rregullimin e temperaturës industriale dhe elektronikën e konsumit ku sjellja e qëndrueshme e pragut është e rëndësishme.

Ky shembull tregon se si histereza ndikon jo vetëm në sjelljen e qarkut, por edhe në performancën e sistemit në botën reale dhe besueshmërinë afatgjatë.

Matja dhe Karakterizimi i Hysteresis

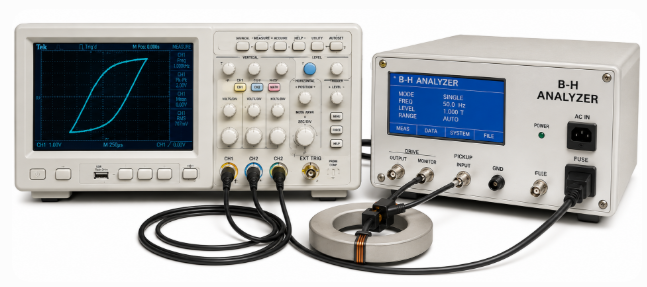

Figura 10. Oshiloskop dhe analizues B-H për matjen e histerezës

Matja e histerezës ndihmon në vlerësimin se si sillen komponentët në ndryshimin e kushteve të funksionimit.Në vend që thjesht të identifikojnë nëse ekziston histereza, matjet gjithashtu përcaktojnë se sa fuqishëm ndikon ajo në sjelljen e ndërrimit, efikasitetin dhe performancën afatgjatë.

Mjete të ndryshme përdoren në varësi të sistemit që analizohet:

• Osciloskopët - vizualizojnë pragjet e ndërrimit dhe sjelljen e sinjalit në qarqe të tilla si krahasuesit dhe shkasat Schmitt.

• Analizuesit e kurbës B-H - vlerësojnë materialet magnetike duke matur humbjet e shtrëngimit, frenimit dhe histerezës.

• Sistemet e Karakterizimit Magnetik - studiojnë sjelljen magnetike në teknologjitë e kërkimit dhe ruajtjes.

• Sistemet e automatizuara të testimit - përmirësojnë përsëritshmërinë dhe testimin e komponentëve në shkallë të gjerë.

Matjet e zakonshme përfshijnë:

• Shtrëngimi - forca e fushës magnetike e nevojshme për të hequr magnetizimin e mbetur

• Mbajtja - magnetizimi i mbetur pas heqjes së fushës

• Gama e histerezës - ndarja ndërmjet pragjeve të ndërrimit

• Pragjet e ndërrimit - vlerat që shkaktojnë ndryshime të gjendjes

Rezultatet e matjes ndikojnë drejtpërdrejt në përzgjedhjen e materialit dhe dizajnin e sistemit.Humbjet e tepërta të histerezës mund të rrisin gjenerimin e nxehtësisë, ndërsa pragjet e zgjedhura keq mund të zvogëlojnë qëndrueshmërinë e funksionimit.

Optimizimi i histerezës në dizajnin elektronik

Hysteresis vs Sistemet Jo-histeretike

Veçori	Histereza	Jo-histeretike
Zhurma Imuniteti	Lartë	E ulët
Stabiliteti	Më mirë	Më pak e qëndrueshme
Ndërrimi Frekuenca	Më e ulët	Më e lartë
Ndjeshmëria	Më e ulët	Më e lartë
E rreme Duke shkaktuar	E reduktuar	Më e zakonshme
Afatgjatë Besueshmëria	Më mirë	E reduktuar

Ky krahasim ilustron pse histereza është futur qëllimisht në shumë sisteme praktike.

Disa faktorë ndikojnë në sjelljen e histerezës, duke përfshirë zhurmën elektrike, temperaturën e funksionimit, ngarkesën v jon ariat, shpejtësinë e ndërrimit, kushtet termike dhe kërkesat e reagimit.Bilanci ideal i dizajnit varet nga aplikacioni specifik dhe mjedisi i funksionimit.

Sfidat dhe drejtimet e kërkimit në të ardhmen

Megjithëse histereza përmirëson sjelljen e sistemit, ajo gjithashtu mund të krijojë sfida të projektimit ndërsa pajisjet bëhen më të vogla dhe funksionojnë me shpejtësi më të larta.

Sfidat aktuale që lidhen me histerezën përfshijnë humbjet e energjisë në sistemet magnetike, gjenerimin e nxehtësisë, efektet e plakjes së materialit, kompleksitetin e modelimit dhe rritjen e humbjeve në frekuenca të larta operimi.Këto kufizime mund të ndikojnë në efikasitetin e përgjithshëm, besueshmërinë dhe performancën afatgjatë të sistemit.

Kërkimet e vazhdueshme vazhdojnë të eksplorojnë materiale magnetike me humbje të ulëta, teknika optimizimi të asistuara nga AI, teknologjitë e memories spintronic, metodat e kontrollit të histerezës adaptive dhe sistemet e avancuara gjysmëpërçuese.Këto zhvillime synojnë të përmirësojnë efikasitetin, të reduktojnë humbjet dhe të mbështesin sjelljen më inteligjente të sistemit.

Sistemet elektronike të ardhshme mund të adoptojnë gjithnjë e më shumë teknika të histerezës adaptive që rregullojnë automatikisht sjelljen e funksionimit sipas kushteve në ndryshim.Ndërsa pajisjet vazhdojnë të avancojnë në shpejtësi dhe kompleksitet, kontrolli efikas i histerezës do të mbetet një konsideratë e rëndësishme në dizajnimin e sistemit elektronik.

konkluzioni

Hysteresis ndihmon sistemet elektronike të funksionojnë më me besueshmëri duke përmirësuar stabilitetin dhe duke reduktuar sjelljen e padëshiruar të ndërrimit.Përdoret gjerësisht në materialet magnetike, pajisjet gjysmëpërçuese, sistemet e kontrollit dhe elektronikën e energjisë ku kushtet e funksionimit ndryshojnë vazhdimisht.Megjithëse mund të sjellë humbje energjie në disa aplikacione, dizajni i duhur i histerezës mund të përmirësojë efikasitetin dhe performancën afatgjatë.Kuptimi i histerezës lejon vendime më të mira në hartimin e qarkut dhe optimizimin e sistemit.
